Product Center
產(chǎn)品參數(shù)

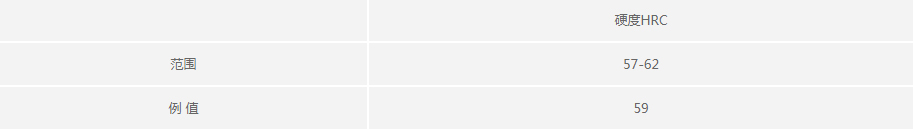

● 合理的足夠的硬度(HRC 57-62),優(yōu)良的耐磨性能，提高鉆桿接頭壽命4倍以上;
● 減磨性好，將套管磨損降低到極低程度，與沒有堆焊任何耐磨帶的光轉(zhuǎn)桿接頭相比，F(xiàn)RW-DPM300對套管的磨損僅為其15%以下;
● 可以堆焊在新舊鉆桿接頭，鉆鋌，加重鉆桿以及各種井下工具表面,代替其磨損，延長鉆桿壽命;
● 抗裂性強(qiáng)，堆焊耐磨帶表面無肉眼可見的裂紋;
● 焊接工藝性好，飛濺小，重復(fù)堆焊性好，耐磨帶成型美觀;
● 卓越的減磨性，減少鉆柱的旋轉(zhuǎn)阻力;
焊接電流參數(shù)：DCEP(DC+)
焊接要項：
1.從耐磨帶焊縫層區(qū)域+ 1”(25.4mm)(帶有鋼絲輪或磨床的任何一側(cè))移出污垢、銹、鐵屑等。確保徹底干凈對耐磨帶焊縫層與工具接頭母材良好熔合是很重要的
2. 采用混合氣(75%-80%Ar+CO2)氣體焊接，氣體流量控制在20-25L/min;
3. 為避免在焊接中產(chǎn)生冷裂紋，必須根據(jù)工件厚度進(jìn)行預(yù)熱;
材料厚度：工具接頭外徑大于 5”(270mm) 350℉(177℃)至 500℉(260℃)
工具接頭小于或等于 5” (270mm) 200℉(93℃)至 350℉(177℃)
4. 焊接后應(yīng)進(jìn)行緩慢冷卻，一般使用絕緣罐或保溫棉包;
江蘇孚爾姆焊業(yè)股份有限公司
江蘇泰孚焊材科技有限公司
江蘇孚爾姆智能裝備有限公司
電話：+86-510-86688137
傳真：+86-510-86688139
郵箱：fuermuwelding@163.com
地址：江蘇省江陰市臨港街道申泰路11號
低碳鋼及高強(qiáng)鋼用
藥芯焊絲
